La FMEDA (Failure Mode, Effects and Diagnostics Analysis) è una tecnica di valutazione dell’affidabilità che esamina le potenziali modalità di guasto all’interno di un sistema e delle sue apparecchiature.
Obiettivo dell'analisi FMEDA
La FMEDA ha lo scopo di determinare in che modo i guasti possono influire sulle prestazioni di un’apparecchiatura o di un sottosistema in termini di sicurezza.
Ogni modalità di guasto potenziale è classificata in base al suo impatto sul successo della missione. La FMEDA è composta da due analisi separate, la Failure Mode and Effects Analysis (FMEA) e la Diagnostic Analysis (DA).
L’analisi FMEDA è utilizzata per determinare la copertura diagnostica e la frazione di guasto di sicurezza (SFF) e deve includere tutti i componenti, compresi quelli elettrici, elettronici, elettromeccanici, meccanici, necessari per consentire all’elemento di elaborare la funzione o le funzioni di sicurezza richieste dal sistema di sicurezza.
Per ciascuno dei componenti devono essere considerate tutte le possibili modalità pericolose di guasto che:
- Portano ad uno stato non sicuro
- Impediscono una risposta sicura quando tale risposta è richiesta
- Compromettono in altro modo l’integrità di sicurezza dei sistemi di sicurezza
Significato di copertura diagnostica
La copertura diagnostica è definita come la frazione di guasti pericolosi rilevati da test diagnostici automatici on-line. La frazione di guasti pericolosi è calcolata utilizzando la percentuale di guasti pericolosi associati ai guasti pericolosi rilevati divisa per la percentuale totale di guasti pericolosi.
More information

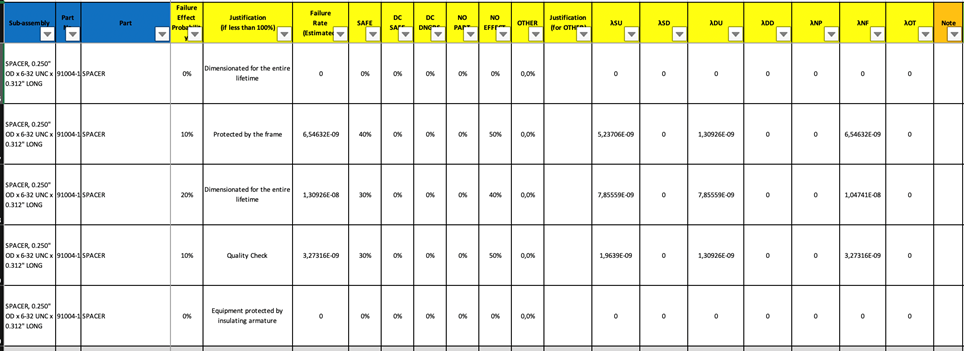

Tipologie di guasto e vincoli di architetturaEsempio di FMEDA
Il risultato dell’analisi FMEDA mostra un insieme di dati di affidabilità e informazioni sulle cause e gli effetti di ogni specifica modalità di guasto preso in considerazione, inclusa la sua percentuale di distribuzione.
Do you want to help our page grow?
Seguici su LinkedinL’analisi contiene inoltre il giudizio degli effetti di guasto di ogni modalità di guasto considerata in termini di conseguenza sul dispositivo, sul sottoinsieme e sull’intera apparecchiatura (Failure Effect Probability).
Inoltre, l’analisi FMEDA mostra tipicamente altri parametri, fra cui i valori derivanti dalla ripartizione delle modalità di guasto e degli effetti (Failure Rate Estimated), ed infine una valutazione circa il contributo di ciascun dispositivo valutato, tenendo conto di eventuali ridondanze.
